RDP串聯式電熱帶是一種新型的電伴熱產品，它與其它電熱帶相比，其最大特點是使用長度長，它比一般恒功率、自限式電熱帶的最大使用長度長5-12倍。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線，大型槽池，油罐等防凍，保溫及伴熱，與其它防爆附件配合后，可用于Ⅱ加工橫類防爆炸性氣體場合。
3、產品規格及主要技術指標見下表
型號規格
芯線結構
公稱截面
20阻值Ω/Km
RDP1,2,3(Q)-J3-1.5
19*0.32/Φ1.60
1.5
12.70
RDP1,2,3(Q)-J3-2.0
19*0.37/Φ1.85
2.0
9.50
RDP1,2,3(Q)-J3-2.5
19*0.42/Φ2.10
2.5
7.43
RDP1,2,3(Q)-J3-3.0
19*0.42/Φ1.60
3
6.53
RDP1,2,3(Q)-J3-4.0
19*0.42/Φ2.60
4
4.88
4、工作原理
根據焦耳定律可知，電流通過導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。

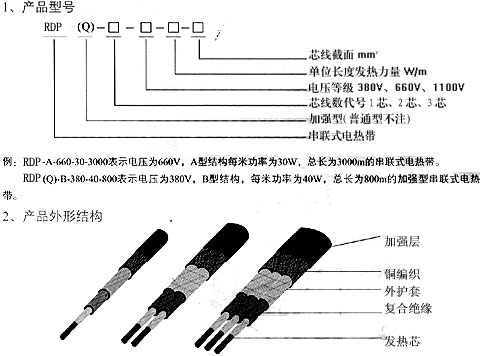

5、結構形式
A型結構為有三根獨立的相同功率，相同長度電熱帶聯合組成。
B型結構為三根互相絕緣并列組合在一起的電熱帶。
HGL型串聯式電熱帶的絕緣護套及外絕緣護套均為F46或F4，發熱芯線為特種發熱器村，屏加強熱 銅編織 外護套 內絕緣護套 發熱芯。
6、安裝說明
（1）施放電熱帶時不應在地面拖拉。
（2）電熱帶安裝時碰到銳利的邊棱時必須把銳角磨光或用鋁膠帶襯墊，以防絕緣層劃破。
（3）電熱帶彎曲安裝時其最小彎曲半徑不應小于其厚度的五倍。
（4）電熱帶安裝時用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則方便安裝。敷設后，每隔50-80厘米用固定膠帶徑向固定。
（5）串聯式電熱帶一般均按管線實際長度設計，因此安裝時因嚴格按設計長度安裝，過長或過短均影響功率，因此不允許任意剪切。
（6）串邊式電熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地。
（7）電熱帶控制柜因有過載、短路、漏電保護及溫度控制裝置，以保證使用質量。
（8）電熱帶埋地或周圍有腐蝕性氣體則應使用加強性。
